Modification pour passer La Nintendo 64 en RGB officiel.

Page 1 sur 2 1, 2  Suivant

Voir le sujet précédent Voir le sujet suivant Aller en bas

Modification pour passer La Nintendo 64 en RGB officiel.

Message par Kennyle76 le Sam 3 Nov 2012 - 17:14

Modification de la Nintendo 64 pour avoir la sortie officielle RGB.

Attention ce n'est pas la méthode TAGERI (6 composants de super nintendo), mais bien la méthode officiel (14 composants dédié)

Déjà pour commencer, il vous faut une Nintendo 64 vous allez me dire c’est normal, oui mais un modèle bien particulier la fameuse NUS-001 (FRA) la seule modifiable à 100% RGB. Oh !!!!!

Comme sur la photo :



Matériels nécessaires :
1 fer à souder 15 watt maxi
Un peu d’étain
Un tournevis Gamebit 4.5
Une loupe
Une lampe
Transistors : 3 x CMS BC type 818-16, NPN
Résistances : 3 x CMS 75 ohm Type 805 ou 0603 (Pour ma part j’ai pris 6 de 150 ohm standard monté parallèle pour faire pile 75 Ohm)
Résistances : 3x CMS 39 ohm type 0805 + 1 x 10kohm type 0805
Condensateurs : 3x CMS 47 pfarad type 0805
Diode : 1 CMS diode Zener mini-melf 12v (Pour ma part j’ai pris une normale diode zener 12v)

Et pour ce coup la beaucoup de patience et de calme. Mad

On peut  commencer par démonter la console :
L’enlever la trappe et expansion pack : entourer en rouge



Puis :
Les 6 fameuse vis gamebit, j’utilise un tournevis que j’ai fabriqué moi-même, je ne mettrais pas de photos j’ai un peu honte. lol!



Puis après on enlever les 16 vis de la partie supérieur.



Puis les 8  vis de la plaque de protection plus les 4 sur prise alim et AV



Avant d’aller plus loin on va regarder si vous avez les deux puces qu’il nous faut.



Donc nous avons les deux puces, on continue. Retournons la carte mère.
J’ai commencé par souder les transistors puis les résistances 39 Ohm ensuite les condensateurs.
C’est l’ordre que j’ai choisis car les composants sont vraiment petit et ce chevauche.
On peut remarquer que Nintendo avez prévu la sortie RGB mais ne l’avait pas finalisé sur les chaines de montage.



En rouge les 3 transistors
En jaune les 3 résistances 75 ohms
En violette les 3 résistances 39 ohms
En bleu les 3 condensateurs 47 microfarad
En vert la résistance 10 kOhms
Puis en blanc cassé la diode zener

Comme je l’ai dit plus haut les résistances de 75 Ohms, j’ai créé la valeur en montant deux résistances de 150 ohms en parallèle. Mais le problème sa prends un peu de place et le court-circuit peut se crée.

On isole la carte mère pour tous contacts.

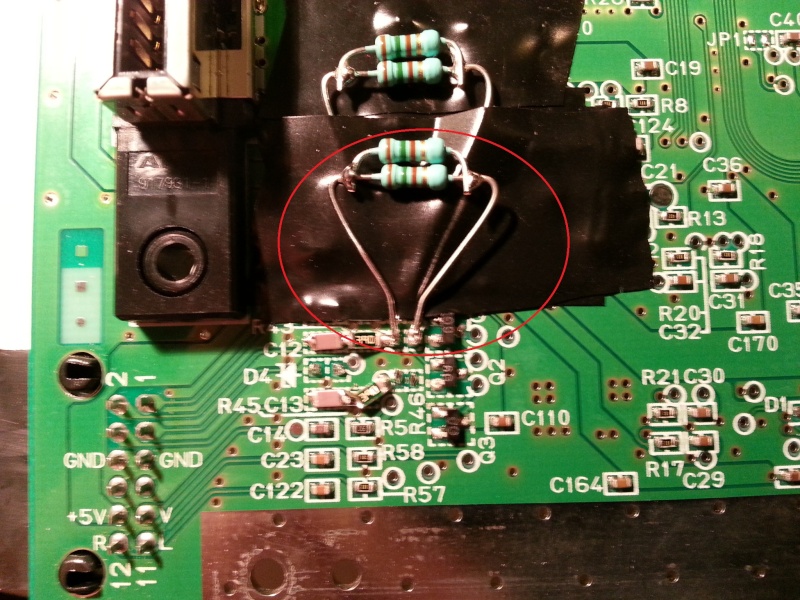

Puis la deuxième résistance de 75 ohms, attention toujours bien isolé pour éviter les court-circuit.



Puis la troisième résistance de 75 ohms.



Et pour terminer on soude la diode zener. Attention à pas toucher la plaque de masse et/ou boucher le trou de la vis.



Puis on isoler tous avec de la bande isolante pour ne pas toucher la plaque métallique du fond.



Sa fait pas très propre mais le principal s’est de ne pas avoir de court-circuit.

Puis on plie la plaque métallique supérieur  pour ne pas forcer sur les composants.



On isole la plaque métallique de fond.



Puis on remonte le tous dans le sens inverser du démontage avant de réaliser un petit essai.



Attention faite pas comme moi, remettre expansion pack avant d’essayer sinon ça fonctionne pas.

Maintenant pour profiter du RGB de la Nintendo, il vous faut un RGB officiel de super Nintendo.
Peut-être un autre câble fonctionnerait mais je n’ai pas testé.

Et miracle sa fonctionne est l’image et plus belle moins baveuse.
Et moi vomitif des effets Nintendo 64. lol!







Faite pas attention au ligne sur l'ecran car je pense c'est l'effet de mon appareil photo sur l'ecran.

Si vous avez des questions n’hésitez pas.

Allez une petite photo de mon tournevis Gamebit.  geek
