Consolisation d'un Slot MV2F (1er partie)
Consolisation Slot MVS MV2F
Ce tuto est la base d’une consolisation mon prochain tuto sera de rajouter des options au slot par exemple les boutons crédit joueurs 1 et 2, changement de cartouche, la peinture, fabrication d’une manette pour system Neogeo….
La consolisation d’un slot MVS de borne arcade permet de jouer aux jeux MVS sur une Télévision avec pour ma part les PAD Neogeo AES.
Le but est en premier lieu est de pouvoir acheter des jeux MVS plus accessible que les jeux AES, et d’avoir du Full RGB et un son en Stéréo mais je reviendrais sur ce sujet.
Matériel nécessaire :
1 fer à souder 20 watt
De l’étain
De la patience
Pour la fabrication du câble Vidéo : Compatible Neogeo AES et CD
1 DIN 8 Mâle
1 Péritel Mâle
1 Résistance 180 ohm
Du câble 8 fils avec un bon blindage
Pour la partie vidéo du slot:
1 DIN 8 Femelle à oreille ou à fils
1 résistance de 560 ohms
3 résistances de 280 ohms
8 fils 1 mm² (Pour le son j’ai pris 1.5 mm²)
Pour la partie alimentation :
2 Fusibles de 1 ampère
Une alimentation 12 volt et 5 volt (J’ai pris une alimentation de PC mais c’est gros, je vais trouver autre chose)
3 fils 1 mm²
Pour partie jeu/ alimentation / son (En option) : étudier dans le deuxième tuto.
2 boutons poussoir
1 Interrupteur On/Off
1 DIN 3 mâle et femelle
2 RCA Femelle
1 support Pile
1 Pile bouton rechargeable
Commençons par la fabrication du câble vidéo RGB et Son en stéréo :
Sur la DIN 8 puis la péritel:
Pin n°1 Audio droite sur la péritel n°2
Pin n°2 Masse sur la péritel n°4-5-9-13-17-18-21
Pin n°3 Synchronisation sur la péritel n°20
Pin n°4 Alimentation + 5 Volt sur la péritel n°8 puis avec une résistance de 180 ohms en 16
Pin n°5 Couleur Vert sur la péritel en n°11
Pin n°6 Couleur Rouge sur la péritel en n°15
Pin n°7 Audio gauche sur la péritel en n°6
Pin n°8 Couleur Bleu sur la péritel en n°7
Modification de la partie vidéo/ Son du slot MVS :
Soudure des fils pour la création du signal RGB sur la carte :
Le cercle rouge fils à souder pour signal rouge
Le cercle vert fils à souder pour signal vert
Le cercle bleu fils à souder pour signal bleu
Le cercle violet est la synchronisation
Le cercle noir est la masse
Le cercle orange est le +5 volt
Soudure des deux fils pour le son stéréo :
Le cercle rouge est la sortie Droite
Le cercle blanc est la sortie Gauche
Soudure des fils à souder sur la DIN8 femelle avec les résistances à mettre entre les fils et la prise DIN :
Sur la DIN 8 puis la péritel:
Pin n°1 Audio droite sur la péritel n°2
Pin n°2 Masse
Pin n°3 Synchronisation (+ 560 Ohms)
Pin n°4 Alimentation + 5 Volt
Pin n°5 Couleur Vert (+ 280 Ohms)
Pin n°6 Couleur Rouge (+ 280 Ohms)
Pin n°7 Audio gauche
Pin n°8 Couleur Bleu (+ 280 Ohms)
Modification de la partie Alimentation : (Rectangle Rouge)
Le cercle noir C’est la masse qui vient de l’alimentation
Le cercle Orange c’est le + 5 volt qui vient de l’alimentation
Le cercle gris c’est le +12 volt qui vient de l’alimentation
Petit schéma de mon montage avec les fusibles et l’interrupteur :
Réglage des Dips sur la carte pour essai en free Play :
Tous Dips sur OFF sauf le 7 pour passer le slot en free Play
Test du slot MVS avec Metal slug X + Pad Neogeo :
Photo avant mise au propre:

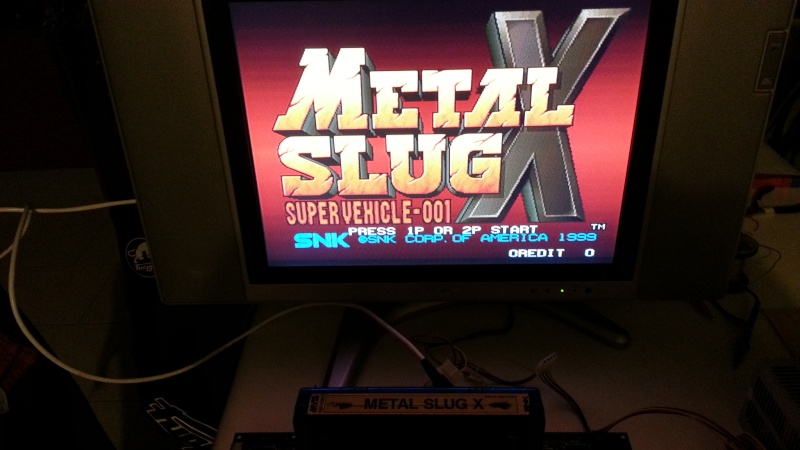

Photo du premier test sur la TV :
Nickel l’image est très propre plus que mon AES avec le câble RGB…
Allez une petit vidéo :
Si vous avez des questions n’hésitez pas
Le deuxième tuto est en cours (La consolisation complète)
_________________
Mes Consoles: Megadrive, Mega cd, Nomad, Super Famicom, Pc engine RGB, Pc engine duo RGB, Nintendo 64 RGB, Borne d'arcade MVS, Nes, SMS, GBA Sp, GBC, Game boy, Nintendo DS, 3DS, WII, WII U, Xbox, Xbox 360, Xbox One, Ps 1/one, PS 2/two, PS vita, Game cube, Atari 2600, Game gear, Jaquar, Gx4000, atari lynx 2, Neogeo Pocket Color, PS3, Saturn V1/V2, Neogeo AES, MVS consolisé, Amiga cd32 Fr...
Mes Ordinateurs: Amiga 500/2 mo, Amiga 1200/50/64 mo, Cpc 464, Cpc 6128, Msx Yc64, Atari1040Ste
Réparation et Modification: Pc Engine, N64, Megadrive, Mastrer system, Super Nintendo, Nintendo, Famicom, Game Gear, Lynx, Slot MVS, Amiga, Atari St.....
Kennyle76- Messages : 373
Points : 4649
Date d'inscription : 12/10/2012
Age : 41
Re: Consolisation d'un Slot MV2F (1er partie)
Joli boulot.
J'avais hésité à me le faire moi-même sur 1 slot MV1F mais n'ayant pas trouvé de tuto particulièrement clair, je me suis rabattu sur un achat.
J'avais hésité à me le faire moi-même sur 1 slot MV1F mais n'ayant pas trouvé de tuto particulièrement clair, je me suis rabattu sur un achat.
Chat-Minou- Messages : 8923
Points : 13459
Date d'inscription : 12/10/2012
Age : 42
Re: Consolisation d'un Slot MV2F (1er partie)
ah ben clair que l'image a l'air propre, ca change de l'AES meme en RGB en effet ( enfin de ce qu'on peut voir sur ta photo en tout cas )
devilcastor- Messages : 3329
Points : 7703
Date d'inscription : 28/09/2012
Age : 40
Localisation : La Rochelle
Re: Consolisation d'un Slot MV2F (1er partie)
Ouais mais la qualité d'image, ça dépend des critères pour l'évaluer.
Déjà c'est sur un écran lcd (donc à matrice fixe) et la prise RGB sur ces écrans, c'est pas forcément la meilleure solution, le S-video peut avoir un meilleur rendu.
Ceci dit l'écran de kenyle76 a l'air d'avoir un bon rendu pour les sources SD ; mais fatalement sur lcd l'image sera moins adoucie, trop brute, à cause de la forme parfaitement carrée des pixels (puisque éclairés dans leur totalité) ce qui accentue l'aliasing, alors que sur écran à tube, le balayage du canon pour éclairer les pixels leur donne cet aspect arrondi et générateur des scan-lines typiques de la 2D.
Déjà c'est sur un écran lcd (donc à matrice fixe) et la prise RGB sur ces écrans, c'est pas forcément la meilleure solution, le S-video peut avoir un meilleur rendu.
Ceci dit l'écran de kenyle76 a l'air d'avoir un bon rendu pour les sources SD ; mais fatalement sur lcd l'image sera moins adoucie, trop brute, à cause de la forme parfaitement carrée des pixels (puisque éclairés dans leur totalité) ce qui accentue l'aliasing, alors que sur écran à tube, le balayage du canon pour éclairer les pixels leur donne cet aspect arrondi et générateur des scan-lines typiques de la 2D.
Jegolan- Messages : 6902
Points : 11201
Date d'inscription : 15/10/2012
Age : 44
Re: Consolisation d'un Slot MV2F (1er partie)
De ce que j'ai pu lire et en le croisant avec mon expérience, les slots MVS ne font pas bon ménage avec les TV LCD. En tout cas, c'est le cas pour le mien, je n'ai que le son.
Une explication pour ça ? Un moyen de contournement ?
Une explication pour ça ? Un moyen de contournement ?
Chat-Minou- Messages : 8923
Points : 13459
Date d'inscription : 12/10/2012
Age : 42
Re: Consolisation d'un Slot MV2F (1er partie)
Merci, si ça peut aider c'est cool.
J'ai réaliser des tests sur mon petit TFT, mais j'ai essayer sur ma TV Trinitron à tube et c'est nickel aussi supérieur à ma Neogeo AES, mais j'ai un handicape sur ma Neogeo AES le numéro de série n'est pas le meilleur pour le signal RGB. 209***
Sinon Chat-Minou, dans ton câble RGB, tu as bien la résistance de 180 Ohms, et dans la sortie du slot une résistance de 560 Ohms sur la Synchro, car sur mes câble PC Engine, j'avais des problèmes avec la synchro sur certaine TV LCD, juste le son pas d'image, la TV ne voulais pas commuter sur le RGB.
Je vous mettrais des photos sur ma TV à tube entre le slot MVS et la Neogeo AES avec les mêmes jeux comme j'ai un phantom.
J'ai réaliser des tests sur mon petit TFT, mais j'ai essayer sur ma TV Trinitron à tube et c'est nickel aussi supérieur à ma Neogeo AES, mais j'ai un handicape sur ma Neogeo AES le numéro de série n'est pas le meilleur pour le signal RGB. 209***
Sinon Chat-Minou, dans ton câble RGB, tu as bien la résistance de 180 Ohms, et dans la sortie du slot une résistance de 560 Ohms sur la Synchro, car sur mes câble PC Engine, j'avais des problèmes avec la synchro sur certaine TV LCD, juste le son pas d'image, la TV ne voulais pas commuter sur le RGB.
Je vous mettrais des photos sur ma TV à tube entre le slot MVS et la Neogeo AES avec les mêmes jeux comme j'ai un phantom.
Dernière édition par Kennyle76 le Mar 23 Avr - 16:09, édité 1 fois
_________________
Mes Consoles: Megadrive, Mega cd, Nomad, Super Famicom, Pc engine RGB, Pc engine duo RGB, Nintendo 64 RGB, Borne d'arcade MVS, Nes, SMS, GBA Sp, GBC, Game boy, Nintendo DS, 3DS, WII, WII U, Xbox, Xbox 360, Xbox One, Ps 1/one, PS 2/two, PS vita, Game cube, Atari 2600, Game gear, Jaquar, Gx4000, atari lynx 2, Neogeo Pocket Color, PS3, Saturn V1/V2, Neogeo AES, MVS consolisé, Amiga cd32 Fr...
Mes Ordinateurs: Amiga 500/2 mo, Amiga 1200/50/64 mo, Cpc 464, Cpc 6128, Msx Yc64, Atari1040Ste
Réparation et Modification: Pc Engine, N64, Megadrive, Mastrer system, Super Nintendo, Nintendo, Famicom, Game Gear, Lynx, Slot MVS, Amiga, Atari St.....
Kennyle76- Messages : 373
Points : 4649
Date d'inscription : 12/10/2012
Age : 41
Re: Consolisation d'un Slot MV2F (1er partie)
Kaneda Ayoshi a écrit:moi ça me fait rêver de savoir faire ça
la même !
_________________
probleme de son
bonjour je suis nouveau sur le forum et je cherche désespérément une main secourable. j ai fait l'acquisition d'un slot 2 dans lequel j ai inséré un supergun smallcab. le 5v et le 12v fonctionnent mais je n'ai aucun son qui sort des 2 prises jack du slot ni de celui du supergun. j ai verifié les potars du slot RAS. lors du sound test en test mode j ai du son qui sort. j ai essayé avec metal slug et real bout 2. les connecteurs semblent propres. pouvez vous m'aider merci d'avance.
Invité- Invité
Re: Consolisation d'un Slot MV2F (1er partie)
Bonjour ash64,
Une petite présentation dans la première section du forum ne serait pas de refus.
Une petite présentation dans la première section du forum ne serait pas de refus.
Chat-Minou- Messages : 8923
Points : 13459
Date d'inscription : 12/10/2012
Age : 42
Re: Consolisation d'un Slot MV2F (1er partie)
Bonjour ash64,
Quelle est la référence exact de ton slot MVS, et la référence de ton super gun.
Sinon tu as essayer sur les deux ports cartouche, tu as nettoyer les ports cartouche du slot et celle des cartouches de jeu. Car c'est bizarre que le test mode fonctionne et pas le son des jeux.
Peut être que ton super gun n'est pas bien câbler au niveau du son.
Sinon tu peux câbler directement sous le slot MVS les sorties son directement sur la péritel en pin 2 et 6.
Voilà, pour ces débuts de recherche.
Quelle est la référence exact de ton slot MVS, et la référence de ton super gun.
Sinon tu as essayer sur les deux ports cartouche, tu as nettoyer les ports cartouche du slot et celle des cartouches de jeu. Car c'est bizarre que le test mode fonctionne et pas le son des jeux.
Peut être que ton super gun n'est pas bien câbler au niveau du son.
Sinon tu peux câbler directement sous le slot MVS les sorties son directement sur la péritel en pin 2 et 6.
Voilà, pour ces débuts de recherche.
_________________
Mes Consoles: Megadrive, Mega cd, Nomad, Super Famicom, Pc engine RGB, Pc engine duo RGB, Nintendo 64 RGB, Borne d'arcade MVS, Nes, SMS, GBA Sp, GBC, Game boy, Nintendo DS, 3DS, WII, WII U, Xbox, Xbox 360, Xbox One, Ps 1/one, PS 2/two, PS vita, Game cube, Atari 2600, Game gear, Jaquar, Gx4000, atari lynx 2, Neogeo Pocket Color, PS3, Saturn V1/V2, Neogeo AES, MVS consolisé, Amiga cd32 Fr...
Mes Ordinateurs: Amiga 500/2 mo, Amiga 1200/50/64 mo, Cpc 464, Cpc 6128, Msx Yc64, Atari1040Ste
Réparation et Modification: Pc Engine, N64, Megadrive, Mastrer system, Super Nintendo, Nintendo, Famicom, Game Gear, Lynx, Slot MVS, Amiga, Atari St.....
Kennyle76- Messages : 373
Points : 4649
Date d'inscription : 12/10/2012
Age : 41
Re: Consolisation d'un Slot MV2F (1er partie)
salut, la reference de mon slot est neo-MVH MV2-01.mon supergun est un smallcab light. j ai essayé sur les deux port cartouche mais rien. a premiere vu les contacts on l air bon mais je procure de l alcool a 90 c prochain jours et je passerais un petit coup dessus.
voila c tt je stress un peu de ne pas trouver de solution. merci pour ton aide en tt cas.
PS:sur mon slot il ny a pas la zone du son que tu montre dans ton tuto pour les soudures?
voila c tt je stress un peu de ne pas trouver de solution. merci pour ton aide en tt cas.
PS:sur mon slot il ny a pas la zone du son que tu montre dans ton tuto pour les soudures?
Invité- Invité
toujours RIEN
salut j'ai fait un grand nettoyage des connecteurs cartouche et slot mais rien ne change. j utilise une alim atx et les diodes du supergun m indiquent qu il ya bien du 5v et du 12v qui passe. lorsque je fais varier le potar SPEAKER j entend bien une variation du bruit de fond mais rien qui ressemble à la musique du jeu. Avez vous une idées de se qui cloche merci.
Invité- Invité
Re: Consolisation d'un Slot MV2F (1er partie)
Salut, as tu essayer de prendre le signal son mono sur le peigne Jamma, puis de mettre soin sur une prise Jack ou directement sur la prise péritel en pin 2.
Moi mon supergun je l'ai fabriquer moi même donc je connais pas trop les supergun déjà fait.
Voilà le schéma d'un supergun pour savoir ou le son est brancher.
Sinon tu as regarder sur la carte mère si tu avais pas une piste de couper autour de la puce Yamaha qui gère le son....
Moi mon supergun je l'ai fabriquer moi même donc je connais pas trop les supergun déjà fait.
Voilà le schéma d'un supergun pour savoir ou le son est brancher.
Sinon tu as regarder sur la carte mère si tu avais pas une piste de couper autour de la puce Yamaha qui gère le son....
_________________
Mes Consoles: Megadrive, Mega cd, Nomad, Super Famicom, Pc engine RGB, Pc engine duo RGB, Nintendo 64 RGB, Borne d'arcade MVS, Nes, SMS, GBA Sp, GBC, Game boy, Nintendo DS, 3DS, WII, WII U, Xbox, Xbox 360, Xbox One, Ps 1/one, PS 2/two, PS vita, Game cube, Atari 2600, Game gear, Jaquar, Gx4000, atari lynx 2, Neogeo Pocket Color, PS3, Saturn V1/V2, Neogeo AES, MVS consolisé, Amiga cd32 Fr...
Mes Ordinateurs: Amiga 500/2 mo, Amiga 1200/50/64 mo, Cpc 464, Cpc 6128, Msx Yc64, Atari1040Ste
Réparation et Modification: Pc Engine, N64, Megadrive, Mastrer system, Super Nintendo, Nintendo, Famicom, Game Gear, Lynx, Slot MVS, Amiga, Atari St.....
Kennyle76- Messages : 373
Points : 4649
Date d'inscription : 12/10/2012
Age : 41
Re: Consolisation d'un Slot MV2F (1er partie)
Salut, oui c'est normal c'est pareil pour moi, tu as essayer sur autre TV genre cathodique.
Pour tester le son.
Tous des dips sont bien régler.
Pour tester le son.
Tous des dips sont bien régler.
_________________
Mes Consoles: Megadrive, Mega cd, Nomad, Super Famicom, Pc engine RGB, Pc engine duo RGB, Nintendo 64 RGB, Borne d'arcade MVS, Nes, SMS, GBA Sp, GBC, Game boy, Nintendo DS, 3DS, WII, WII U, Xbox, Xbox 360, Xbox One, Ps 1/one, PS 2/two, PS vita, Game cube, Atari 2600, Game gear, Jaquar, Gx4000, atari lynx 2, Neogeo Pocket Color, PS3, Saturn V1/V2, Neogeo AES, MVS consolisé, Amiga cd32 Fr...
Mes Ordinateurs: Amiga 500/2 mo, Amiga 1200/50/64 mo, Cpc 464, Cpc 6128, Msx Yc64, Atari1040Ste
Réparation et Modification: Pc Engine, N64, Megadrive, Mastrer system, Super Nintendo, Nintendo, Famicom, Game Gear, Lynx, Slot MVS, Amiga, Atari St.....
Kennyle76- Messages : 373
Points : 4649
Date d'inscription : 12/10/2012
Age : 41
Re: Consolisation d'un Slot MV2F (1er partie)
non je n ai pas d autre tv mais c sur les prise jack qu il ny a pas de sons apart le sound test mais je vais faire tester le circuit d amplification par un amis
