Fabrication Cable Video pour CPC 464.

Message par Kennyle76 le Sam 20 Oct 2012 - 12:10

Tutoriel pour fabrication d’un câble vidéo pour Amstrad CPC 464 si vous avez pas ce fameux adaptateur MP-1.

Suite au décès prématuré de mon écran couleur et pas trop envie de jouer sur un monochrome, j’ai décidé de palier à ce problème.

Voilà le but de ce tuto est fabrication soit même d’un câble vidéo compatible pour les tv et l’écran d’Amiga. (En plus vu les prix exorbitant sur la bay)

Plusieurs tuto est disponible sur la toile mais beaucoup d’erreur on été commise et cela ne fonctionnait pas correctement.

Vous aurez besoin :
Une prise Din 6 plots pour l’Amstrad.
Une prise péritel Male.
D’un câble avec 8 fils
D’un câble avec embout jack male.
Fer à souder et de l’etain
Et de la patience lol….

Voila le schèma de mon montage:

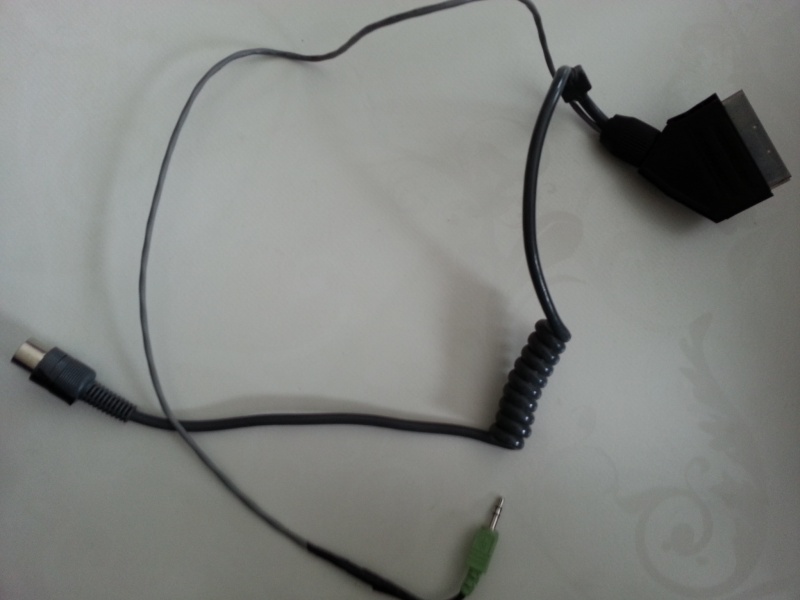

Voila une petit photo:



Si vous avez des questions n'hésitez pas, pour alimenter l'Amstrad un transfo de 5 volts suffit, par contre moi j'ai modifié une alimentation de PC si sa intéresse vous me le dites.
