Message par Kennyle76 le Mer 1 Mai 2013 - 0:29

Deuxième TUTO et Fin : Consolisation slot MV2F


Donc si vous avez suivi le premier tuto, c’est que câblage principal du slot a été réaliser pour brancher sur une tv en RGB et en FREE Play.

Ce tuto a pour but de finir la consolisation d'un slot MVS en un produit plus agréable à l’œil pouvoir le laisser dans le salon lol !!!! Et plus pratique par exemple : pas de super gun ou raccord Jamma apparent.

Matériel nécessaire :

1 brosse métal pour perceuse
Papier à poncer : à sec 150
Papier à poncer : à l’eau 600
1 bombe d’apprêt
1 bombe de peinture de votre choix : moi j’ai pris noir métallisé
1 DIN 3 Mâle
1 DIN 3 Femelle
2 Boutons poussoir
2 Porte fusible à vis + 2 fusibles
2 interrupteurs 2 contacts et 2 positions

Ponçage :


Pour commencer, nous allons enlever la vielle peinture gris d’origine avec la brosse métal :

N’hésitez pas à enlever toute la peinture.

Consolisation d'un Slot MV2F (2ème partie et Fin) 20130410

Puis au papier de 150 à sec, et pour finir au papier de 600 à l’eau pour faire un état de surface bien lisse.

Apprêt :


J’ai mis 2 couches d’apprêt, j’ai réalisé une première couche puis ponçage au 600, puis la deuxième couche.

1er couche :

Consolisation d'un Slot MV2F (2ème partie et Fin) 20130411

Ponçage puis deuxième couche :

Consolisation d'un Slot MV2F (2ème partie et Fin) 20130412

Consolisation d'un Slot MV2F (2ème partie et Fin) 20130413

Traçage + perçage :


Donc pour réaliser tous les trous, j’ai une carotte multi diamètre mais c’est identique avec des perçages aux forêts.

Consolisation d'un Slot MV2F (2ème partie et Fin) Implat10

Perçage puis montage à blanc :

Consolisation d'un Slot MV2F (2ème partie et Fin) 20130414

Consolisation d'un Slot MV2F (2ème partie et Fin) 20130415

Puis ponçage ébavurage et une couche d’apprêt sur tous les perçages

Consolisation d'un Slot MV2F (2ème partie et Fin) 20130416

Consolisation d'un Slot MV2F (2ème partie et Fin) 20130417

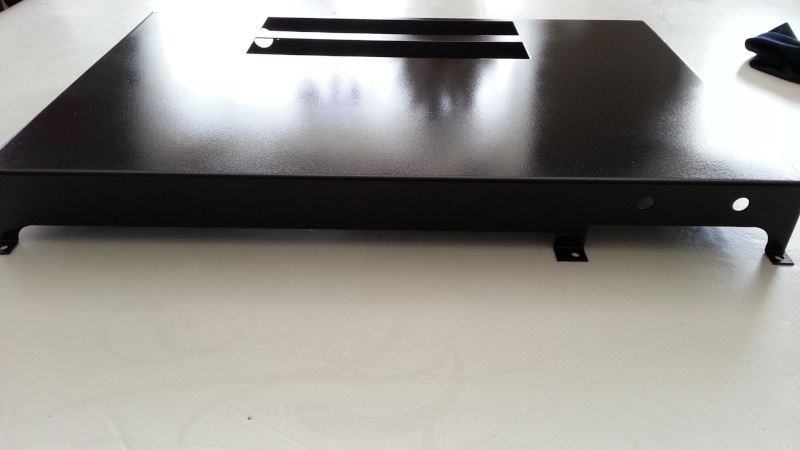

Peinture :


Astuce : avant de réaliser une peinture métallisé poncer le tous légèrement au 600 puis nettoyage au white spirit et bien sécher. J’ai réalisé 6 couches sans trop charger à chaque fois. 1 couche à l’intérieur sur les parties visibles.

Consolisation d'un Slot MV2F (2ème partie et Fin) 20130418

Consolisation d'un Slot MV2F (2ème partie et Fin) 20130419

Consolisation d'un Slot MV2F (2ème partie et Fin) 20130420

Câblage + finition :

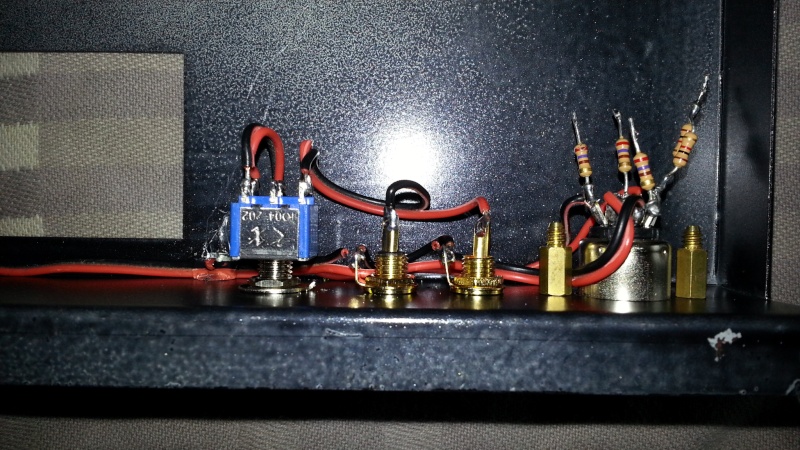

Montage de l’instrumentation :

Consolisation d'un Slot MV2F (2ème partie et Fin) 20130431

Schéma du Son :[/u]

Consolisation d'un Slot MV2F (2ème partie et Fin) Son10

Câblage de la partie Alimentation :

Consolisation d'un Slot MV2F (2ème partie et Fin) 20130422

Schéma de l’alimentation : le mieux c’est de mettre les fusibles avant l’interrupteur

Consolisation d'un Slot MV2F (2ème partie et Fin) Sans_t10

Provisoirement j’ai câblé le DIN mâle comme ceci mais en attente d’une alimentation plus petite :

Consolisation d'un Slot MV2F (2ème partie et Fin) 20130423

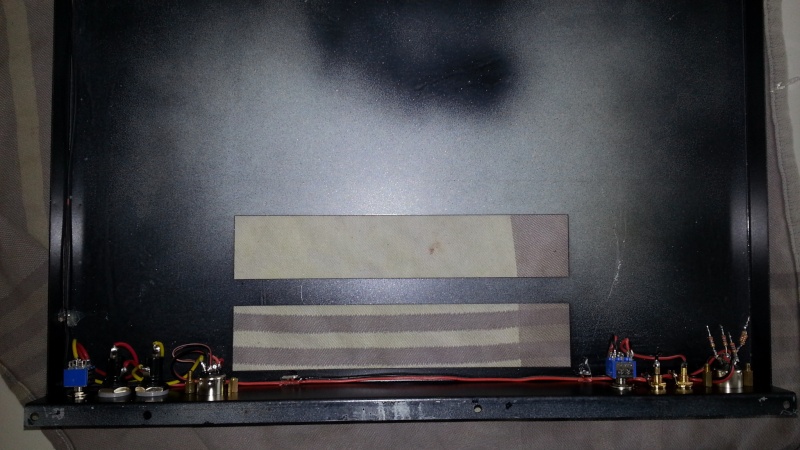

Puis mettre au propre le câblage :

Consolisation d'un Slot MV2F (2ème partie et Fin) 20130424

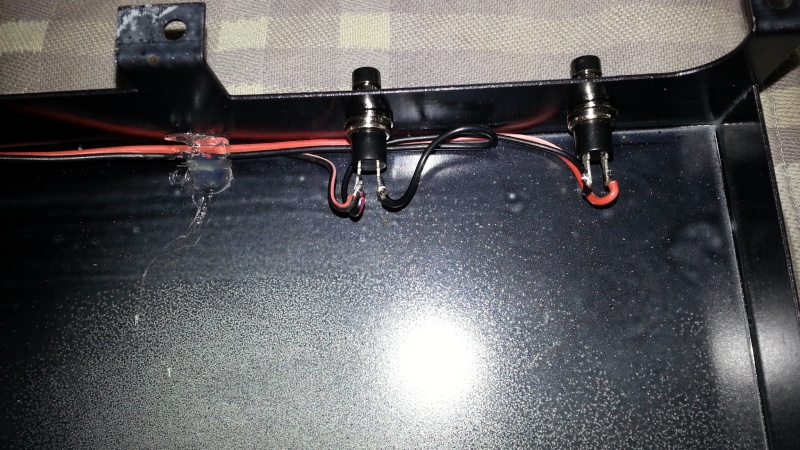

Câblage des boutons poussoir Crédit 1 et 2 :

Consolisation d'un Slot MV2F (2ème partie et Fin) 20130425

Repérage sur le peigne Jamma :


Consolisation d'un Slot MV2F (2ème partie et Fin) 20130426

Cercle noir : Crédit 1 lamelle n°15
Cercle rouge : Crédit 2 sous le point du crédit n°1

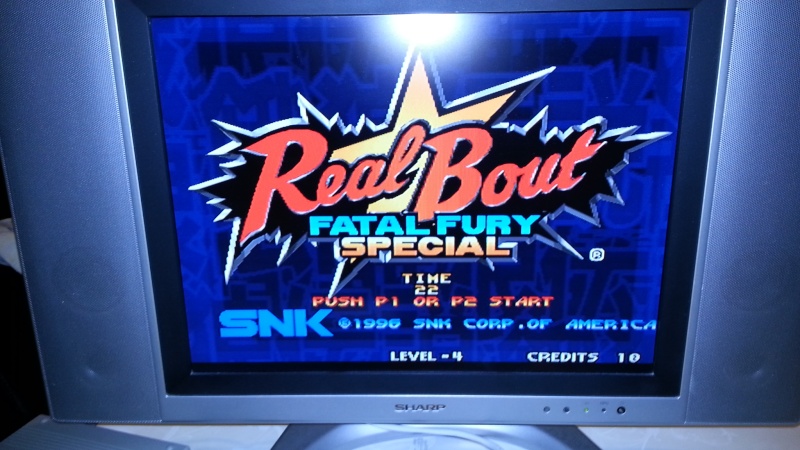

Puis on remonte le tous pour un petit test avec Fatal Fury Spécial :

Consolisation d'un Slot MV2F (2ème partie et Fin) 20130427

Consolisation d'un Slot MV2F (2ème partie et Fin) 20130428

Consolisation d'un Slot MV2F (2ème partie et Fin) 20130429

Consolisation d'un Slot MV2F (2ème partie et Fin) 20130430

Voilà si vous avez des questions n’hésitez pas.


Dernière édition par Kennyle76 le Sam 22 Aoû 2015 - 13:45, édité 2 fois

_________________
Mes Consoles: Megadrive, Mega cd, Nomad, Super Famicom, Pc engine RGB, Pc engine duo RGB, Nintendo 64 RGB,  Borne d'arcade MVS, Nes, SMS, GBA Sp, GBC, Game boy, Nintendo DS, 3DS, WII, WII U, Xbox, Xbox 360, Xbox One, Ps 1/one, PS 2/two, PS vita, Game cube, Atari 2600, Game gear, Jaquar, Gx4000, atari lynx 2, Neogeo Pocket Color, PS3, Saturn V1/V2, Neogeo AES, MVS consolisé, Amiga cd32 Fr...

Mes Ordinateurs: Amiga 500/2 mo, Amiga 1200/50/64 mo, Cpc 464, Cpc 6128, Msx Yc64, Atari1040Ste

Réparation et Modification: Pc Engine, N64, Megadrive, Mastrer system, Super Nintendo, Nintendo, Famicom, Game Gear, Lynx, Slot MVS, Amiga, Atari St.....
Kennyle76
Kennyle76

Messages : 373
Points : 2858
Date d'inscription : 12/10/2012
Age : 36

Revenir en haut Aller en bas

Consolisation d'un Slot MV2F (2ème partie et Fin) Empty Re: Consolisation d'un Slot MV2F (2ème partie et Fin)

Message par DMG le Mer 1 Mai 2013 - 9:00

Y a rien à dire, tu fais du très beau/bon travail.

_________________
Ma collection
DMG
DMG

Messages : 5515
Points : 8068
Date d'inscription : 12/10/2012
Age : 43

Revenir en haut Aller en bas

Consolisation d'un Slot MV2F (2ème partie et Fin) Empty Re: Consolisation d'un Slot MV2F (2ème partie et Fin)

Message par devilcastor le Mer 1 Mai 2013 - 11:14

c 'est fou que t'arrives à un resultat propre sans prendre d’aérographe !
devilcastor
devilcastor

Messages : 3269
Points : 5852
Date d'inscription : 28/09/2012
Age : 35
Localisation : La Rochelle

Revenir en haut Aller en bas

Consolisation d'un Slot MV2F (2ème partie et Fin) Empty Re: Consolisation d'un Slot MV2F (2ème partie et Fin)

Message par Kennyle76 le Jeu 2 Mai 2013 - 11:52

Merci beaucoup pour vos commentaires, ça fait toujours plaisir. Embarassed

_________________
Mes Consoles: Megadrive, Mega cd, Nomad, Super Famicom, Pc engine RGB, Pc engine duo RGB, Nintendo 64 RGB,  Borne d'arcade MVS, Nes, SMS, GBA Sp, GBC, Game boy, Nintendo DS, 3DS, WII, WII U, Xbox, Xbox 360, Xbox One, Ps 1/one, PS 2/two, PS vita, Game cube, Atari 2600, Game gear, Jaquar, Gx4000, atari lynx 2, Neogeo Pocket Color, PS3, Saturn V1/V2, Neogeo AES, MVS consolisé, Amiga cd32 Fr...

Mes Ordinateurs: Amiga 500/2 mo, Amiga 1200/50/64 mo, Cpc 464, Cpc 6128, Msx Yc64, Atari1040Ste

Réparation et Modification: Pc Engine, N64, Megadrive, Mastrer system, Super Nintendo, Nintendo, Famicom, Game Gear, Lynx, Slot MVS, Amiga, Atari St.....
Kennyle76
Kennyle76

Messages : 373
Points : 2858
Date d'inscription : 12/10/2012
Age : 36

Revenir en haut Aller en bas

Consolisation d'un Slot MV2F (2ème partie et Fin) Empty Re: Consolisation d'un Slot MV2F (2ème partie et Fin)

Message par Chat-Minou le Ven 3 Mai 2013 - 12:33

Superbe !
Merci pour ce tuto.
Chat-Minou
Chat-Minou

Messages : 6501
Points : 9180
Date d'inscription : 12/10/2012
Age : 37

Revenir en haut Aller en bas

Consolisation d'un Slot MV2F (2ème partie et Fin) Empty Re: Consolisation d'un Slot MV2F (2ème partie et Fin)

Message par Kennyle76 le Sam 18 Mai 2013 - 0:03

J'ai réaliser des tests avec différents câbles pour la Neogeo.

Donc j'ai réaliser un test avec ma Neogeo AES JAP avec un numéro de série supérieur à 210000. Donc signal Composite en A (Meilleur) et en RGB en C (Mauvais)

En composite:

Sur un LCD ça bave les traits ne sont pas précis, mais couleur vive.

Sur une TV Cathodique ça bave moins, les traits sont plus précis, les couleur qui se rapprochent des vrais couleurs, rendu mauvais

En RGB (Câble sans ampli):

Sur un LCD ça bave pas, les traits sont plus précis, par contre beaucoup de pixel et apparition de ligne verticale.

Sur une TV Cathodique ça bave pas, amélioration importante de la précision de l'image, couleur très propre. Apparition de ligne verticale mais un peine visible (Cela est lié à ma carte mère de la Neo 3.6)

En RGB (Câble master system modifier):

J'ai pas réaliser un test sur LCD car le résultat est toujours en dessous d'une TV cathodique.

Sur une TV Cathodique ça bave pas, amélioration importante de la précision de l'image, couleur vive contraste élevée. Apparition de ligne verticale prononcé. (Normal, on amplifie un signal déjà mauvais de la Néo)

En RGB (Câble Pc engine modifier):

J'ai pas réaliser un test sur LCD car le résultat est toujours en dessous d'une TV cathodique.

Sur une TV Cathodique ça bave pas, amélioration importante de la précision de l'image, couleur trop vive contraste élevée, saturation du blanc. Apparition de ligne verticale prononcé. (Normal, l'amplificateur de la pc engine est plus puissance que celui de la master system donc on accentue les défauts)

Conclusion:

Pour ma Neogeo avec ce numéro de série, le câble RGB simple sans amplification est bien le meilleur rendu possible. Pourtant ma Neogeo devrait donner le meilleur rendu en composite. Donc c'est beaucoup mieux de réaliser sont propre test car j'ai l'impression que toutes les Neo sont bien différente sur les rendu visuel.

Pour info: Ma néo même avec le câble RGB n'arrive pas au rendu de ma consolisation MVS et malheureusement.

J'ai des photos mais c'est pas très parlant.

Je vous ai mis quand même les photos pris avec mon tel.

En composite: Mad

Consolisation d'un Slot MV2F (2ème partie et Fin) 20130520
Consolisation d'un Slot MV2F (2ème partie et Fin) 20130521
Consolisation d'un Slot MV2F (2ème partie et Fin) 20130522
Consolisation d'un Slot MV2F (2ème partie et Fin) 20130523
Consolisation d'un Slot MV2F (2ème partie et Fin) 20130524

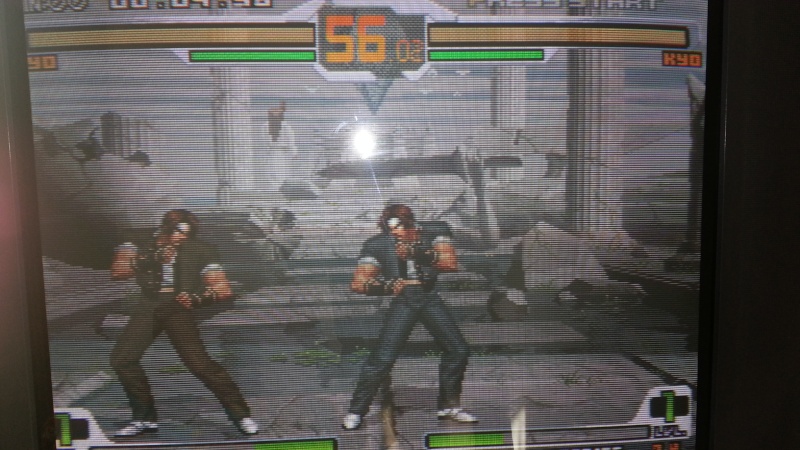

En RGB: bounce

Consolisation d'un Slot MV2F (2ème partie et Fin) 20130525
Consolisation d'un Slot MV2F (2ème partie et Fin) 20130526
Consolisation d'un Slot MV2F (2ème partie et Fin) 20130527
Consolisation d'un Slot MV2F (2ème partie et Fin) 20130528
Consolisation d'un Slot MV2F (2ème partie et Fin) 20130529



_________________
Mes Consoles: Megadrive, Mega cd, Nomad, Super Famicom, Pc engine RGB, Pc engine duo RGB, Nintendo 64 RGB,  Borne d'arcade MVS, Nes, SMS, GBA Sp, GBC, Game boy, Nintendo DS, 3DS, WII, WII U, Xbox, Xbox 360, Xbox One, Ps 1/one, PS 2/two, PS vita, Game cube, Atari 2600, Game gear, Jaquar, Gx4000, atari lynx 2, Neogeo Pocket Color, PS3, Saturn V1/V2, Neogeo AES, MVS consolisé, Amiga cd32 Fr...

Mes Ordinateurs: Amiga 500/2 mo, Amiga 1200/50/64 mo, Cpc 464, Cpc 6128, Msx Yc64, Atari1040Ste

Réparation et Modification: Pc Engine, N64, Megadrive, Mastrer system, Super Nintendo, Nintendo, Famicom, Game Gear, Lynx, Slot MVS, Amiga, Atari St.....
Kennyle76
Kennyle76

Messages : 373
Points : 2858
Date d'inscription : 12/10/2012
Age : 36

Revenir en haut Aller en bas

Consolisation d'un Slot MV2F (2ème partie et Fin) Empty Re: Consolisation d'un Slot MV2F (2ème partie et Fin)

Message par devilcastor le Lun 20 Mai 2013 - 21:53

j'en suis arrivé aux memes conclusions, le RGB c 'est un poil mieux que le composite ( j'ai un sérial dans les memes eaux que le tien ) . J'ai pas fait de test sur LCD mais sur 4 cathodiques différents, ca bave sur le Hitachi mais bon, Hitachi quoi Consolisation d'un Slot MV2F (2ème partie et Fin) 2074732784
Le seul truc en fait c 'est qu'il faudrait en trouver une avec un bon sérial pour le RGB et comparer les 2, mais c 'est sur que c 'est chiant d'avoir un rendu foireux
devilcastor
devilcastor

Messages : 3269
Points : 5852
Date d'inscription : 28/09/2012
Age : 35
Localisation : La Rochelle

Revenir en haut Aller en bas

Consolisation d'un Slot MV2F (2ème partie et Fin) Empty Re: Consolisation d'un Slot MV2F (2ème partie et Fin)

Message par Jegolan le Mar 21 Mai 2013 - 9:41

Merci pour ces tests Kenyle76 Wink

Je trouve ça très intéressant, on ne voit pas assez de topics en rapport avec la qualité d'image ou l'aspect technique en général.

Un truc à préciser - parce que la lecture de tes tests laisse planer un doute - à propos des différentes qualités de signal entre le RGB et composite (comme devilcastor l'indique) c'est que le classement A-B-C en comparant les deux, même si le RGB est noté C et le composite A, et bien le RGB sera toujours supérieur au composite malgré tout.

Mais bien sûr selon la classification, la différence entre RGB et composite sera plus ou moins importante, mais en tout cas c'est toujours le RGB qui l'emportera, de près ou de loin Wink
Jegolan
Jegolan

Messages : 6209
Points : 8717
Date d'inscription : 15/10/2012
Age : 40

Revenir en haut Aller en bas

Consolisation d'un Slot MV2F (2ème partie et Fin) Empty Re: Consolisation d'un Slot MV2F (2ème partie et Fin)

Message par Kennyle76 le Mar 21 Mai 2013 - 12:48

Oui c'est clair, pour ma Neogeo avec ce serial qui a un rendu mauvais en C (RGB), c'est toujours mieux que du composite en A.

Après je pense comme vous, plus que la lettre approche de A, plus la qualité RGB s'améliore. Même en C, le rendu RGB est déjà supérieures au composite, donc en A on doit s'approche du Slot MVS.

J'ai un amis qui a une européenne, normalement le RGB est optimisé pour la France, je vais essayer de lui faire sortir de son carton... lol!

Il y a une solution pour amélioré un peu la sortie vidéo de la Neogeo, en supprimant l'ampli intégrer de la Neogeo pour récupère un signal plus propre en sortie.

Mais j'ai pas trouver de photos avant et après.

Si vous une petite photo, je suis preneur.











_________________
Mes Consoles: Megadrive, Mega cd, Nomad, Super Famicom, Pc engine RGB, Pc engine duo RGB, Nintendo 64 RGB,  Borne d'arcade MVS, Nes, SMS, GBA Sp, GBC, Game boy, Nintendo DS, 3DS, WII, WII U, Xbox, Xbox 360, Xbox One, Ps 1/one, PS 2/two, PS vita, Game cube, Atari 2600, Game gear, Jaquar, Gx4000, atari lynx 2, Neogeo Pocket Color, PS3, Saturn V1/V2, Neogeo AES, MVS consolisé, Amiga cd32 Fr...

Mes Ordinateurs: Amiga 500/2 mo, Amiga 1200/50/64 mo, Cpc 464, Cpc 6128, Msx Yc64, Atari1040Ste

Réparation et Modification: Pc Engine, N64, Megadrive, Mastrer system, Super Nintendo, Nintendo, Famicom, Game Gear, Lynx, Slot MVS, Amiga, Atari St.....
Kennyle76
Kennyle76

Messages : 373
Points : 2858
Date d'inscription : 12/10/2012
Age : 36

Revenir en haut Aller en bas

Consolisation d'un Slot MV2F (2ème partie et Fin) Empty Re: Consolisation d'un Slot MV2F (2ème partie et Fin)

Message par Chat-Minou le Mar 21 Mai 2013 - 13:11

Ton slot MVS tourne bien sur LCD ?
Chat-Minou
Chat-Minou

Messages : 6501
Points : 9180
Date d'inscription : 12/10/2012
Age : 37

Revenir en haut Aller en bas

Consolisation d'un Slot MV2F (2ème partie et Fin) Empty Re: Consolisation d'un Slot MV2F (2ème partie et Fin)

Message par Kennyle76 le Mar 21 Mai 2013 - 13:17

Oui très bien, sur la 1er partie de ma consolisation.

Les photos sont prises sur un LCD 55 cm.

Consolisation d'un Slot MV2F (2ème partie et Fin) 20130432

_________________
Mes Consoles: Megadrive, Mega cd, Nomad, Super Famicom, Pc engine RGB, Pc engine duo RGB, Nintendo 64 RGB,  Borne d'arcade MVS, Nes, SMS, GBA Sp, GBC, Game boy, Nintendo DS, 3DS, WII, WII U, Xbox, Xbox 360, Xbox One, Ps 1/one, PS 2/two, PS vita, Game cube, Atari 2600, Game gear, Jaquar, Gx4000, atari lynx 2, Neogeo Pocket Color, PS3, Saturn V1/V2, Neogeo AES, MVS consolisé, Amiga cd32 Fr...

Mes Ordinateurs: Amiga 500/2 mo, Amiga 1200/50/64 mo, Cpc 464, Cpc 6128, Msx Yc64, Atari1040Ste

Réparation et Modification: Pc Engine, N64, Megadrive, Mastrer system, Super Nintendo, Nintendo, Famicom, Game Gear, Lynx, Slot MVS, Amiga, Atari St.....
Kennyle76
Kennyle76

Messages : 373
Points : 2858
Date d'inscription : 12/10/2012
Age : 36

Revenir en haut Aller en bas

Consolisation d'un Slot MV2F (2ème partie et Fin) Empty Re: Consolisation d'un Slot MV2F (2ème partie et Fin)

Message par Chat-Minou le Mar 21 Mai 2013 - 14:40

Bon il faudra que je refasse des tests avec mon slot MVS alors parce qu'il me semblait qu'il ne passait pas sur mon LCD (je sais que j'ai une prise péritel (sur 2) qui n'est pas RGB -> les consoles retro ne passe pas dessus, j'ai seulement le son).
Chat-Minou
Chat-Minou

Messages : 6501
Points : 9180
Date d'inscription : 12/10/2012
Age : 37

Revenir en haut Aller en bas

Consolisation d'un Slot MV2F (2ème partie et Fin) Empty Re: Consolisation d'un Slot MV2F (2ème partie et Fin)

Message par Kennyle76 le Mar 21 Mai 2013 - 14:50

Ah c'est bizarre, tu avais bien mis la résistance de 180 ohm dans la péritel ou dans ton supergun. Pour la commutation RGB.

Je vais essayer de le mettre sur mon écran de salon c'est un Samsung 102 cm à LED. Pour voir le résultat.

Mais si ça passe sur mon 55cm normalement il n'y a pas de problème.



_________________
Mes Consoles: Megadrive, Mega cd, Nomad, Super Famicom, Pc engine RGB, Pc engine duo RGB, Nintendo 64 RGB,  Borne d'arcade MVS, Nes, SMS, GBA Sp, GBC, Game boy, Nintendo DS, 3DS, WII, WII U, Xbox, Xbox 360, Xbox One, Ps 1/one, PS 2/two, PS vita, Game cube, Atari 2600, Game gear, Jaquar, Gx4000, atari lynx 2, Neogeo Pocket Color, PS3, Saturn V1/V2, Neogeo AES, MVS consolisé, Amiga cd32 Fr...

Mes Ordinateurs: Amiga 500/2 mo, Amiga 1200/50/64 mo, Cpc 464, Cpc 6128, Msx Yc64, Atari1040Ste

Réparation et Modification: Pc Engine, N64, Megadrive, Mastrer system, Super Nintendo, Nintendo, Famicom, Game Gear, Lynx, Slot MVS, Amiga, Atari St.....
Kennyle76
Kennyle76

Messages : 373
Points : 2858
Date d'inscription : 12/10/2012
Age : 36

Revenir en haut Aller en bas

Consolisation d'un Slot MV2F (2ème partie et Fin) Empty Re: Consolisation d'un Slot MV2F (2ème partie et Fin)

Message par Jegolan le Mar 21 Mai 2013 - 14:58

Chat-Minou a écrit:(je sais que j'ai une prise péritel (sur 2) qui n'est pas RGB -> les consoles retro ne passe pas dessus, j'ai seulement le son).
Moi sur ma tv (pas lcd) j'ai constaté que bizarrement ma 2e péritel (non RGB) m'affichait un écran noir en branchant une console pal ou jap en RGB, mais j'ai le son...

Mais par contre en y branchant ma N64 américaine (avec un cable RGB Pal) là j'ai le son et l'image comme il faut, avec des bonnes couleurs Razz j'y comprends rien du coup... je me dis que cette 2nde péritel laisse passer le signal S-video (dont sont équipées les N64 NTSC) mais pas le RGB.
Jegolan
Jegolan

Messages : 6209
Points : 8717
Date d'inscription : 15/10/2012
Age : 40

Revenir en haut Aller en bas

Consolisation d'un Slot MV2F (2ème partie et Fin) Empty Re: Consolisation d'un Slot MV2F (2ème partie et Fin)

Message par Kennyle76 le Mer 22 Mai 2013 - 23:30

Voila, j'ai pris quelques photos sur un LCD 102 cm en mode 4/3 En RGB.

Consolisation d'un Slot MV2F (2ème partie et Fin) 20130532

Consolisation d'un Slot MV2F (2ème partie et Fin) 20130533

Consolisation d'un Slot MV2F (2ème partie et Fin) 20130534

Consolisation d'un Slot MV2F (2ème partie et Fin) 20130535

Jegolan, c'est bizarre car mes deux prises péritel de ma tv une en RGB et l'autre non, j'ai toujours une image soit avec une console Jap ou Pal.

C'est vraiment bizarre

_________________
Mes Consoles: Megadrive, Mega cd, Nomad, Super Famicom, Pc engine RGB, Pc engine duo RGB, Nintendo 64 RGB,  Borne d'arcade MVS, Nes, SMS, GBA Sp, GBC, Game boy, Nintendo DS, 3DS, WII, WII U, Xbox, Xbox 360, Xbox One, Ps 1/one, PS 2/two, PS vita, Game cube, Atari 2600, Game gear, Jaquar, Gx4000, atari lynx 2, Neogeo Pocket Color, PS3, Saturn V1/V2, Neogeo AES, MVS consolisé, Amiga cd32 Fr...

Mes Ordinateurs: Amiga 500/2 mo, Amiga 1200/50/64 mo, Cpc 464, Cpc 6128, Msx Yc64, Atari1040Ste

Réparation et Modification: Pc Engine, N64, Megadrive, Mastrer system, Super Nintendo, Nintendo, Famicom, Game Gear, Lynx, Slot MVS, Amiga, Atari St.....
Kennyle76
Kennyle76

Messages : 373
Points : 2858
Date d'inscription : 12/10/2012
Age : 36

Revenir en haut Aller en bas

Consolisation d'un Slot MV2F (2ème partie et Fin) Empty Re: Consolisation d'un Slot MV2F (2ème partie et Fin)

Message par Kennyle76 le Jeu 30 Mai 2013 - 21:10

http://www.mmmonkey.co.uk/console/neo/video.htm

Donc j'ai réaliser deux modifications grâce à ce tuto pour les modèle 3.6, et c'est nickel plus de ligne verticale meilleur couleurs.

N'hésitez pas si vous avez des consoles avec ce défauts.




_________________
Mes Consoles: Megadrive, Mega cd, Nomad, Super Famicom, Pc engine RGB, Pc engine duo RGB, Nintendo 64 RGB,  Borne d'arcade MVS, Nes, SMS, GBA Sp, GBC, Game boy, Nintendo DS, 3DS, WII, WII U, Xbox, Xbox 360, Xbox One, Ps 1/one, PS 2/two, PS vita, Game cube, Atari 2600, Game gear, Jaquar, Gx4000, atari lynx 2, Neogeo Pocket Color, PS3, Saturn V1/V2, Neogeo AES, MVS consolisé, Amiga cd32 Fr...

Mes Ordinateurs: Amiga 500/2 mo, Amiga 1200/50/64 mo, Cpc 464, Cpc 6128, Msx Yc64, Atari1040Ste

Réparation et Modification: Pc Engine, N64, Megadrive, Mastrer system, Super Nintendo, Nintendo, Famicom, Game Gear, Lynx, Slot MVS, Amiga, Atari St.....
Kennyle76
Kennyle76

Messages : 373
Points : 2858
Date d'inscription : 12/10/2012
Age : 36

Revenir en haut Aller en bas

Consolisation d'un Slot MV2F (2ème partie et Fin) Empty Re: Consolisation d'un Slot MV2F (2ème partie et Fin)

Message par Kennyle76 le Mar 18 Juin 2013 - 2:34

Voilà donc j'ai réaliser deux modifications sur ma Neogeo 3.6, Le RGB Bypass et RGB Fix (Déjà réaliser), et il y a pas photo j'arrive à la hauteur de mon Slot MVS en RGB.

Si vous êtes joueur comme moi sincèrement c'est indispensable, si c'est pour la collection laisser la dans le carton bien au chaud....Smile

J'ai pris quelques photos:

Consolisation d'un Slot MV2F (2ème partie et Fin) 20130251


Consolisation d'un Slot MV2F (2ème partie et Fin) 20130252


Consolisation d'un Slot MV2F (2ème partie et Fin) 20130253

La modification n'est pas très dure, faut prendre son temps.

_________________
Mes Consoles: Megadrive, Mega cd, Nomad, Super Famicom, Pc engine RGB, Pc engine duo RGB, Nintendo 64 RGB,  Borne d'arcade MVS, Nes, SMS, GBA Sp, GBC, Game boy, Nintendo DS, 3DS, WII, WII U, Xbox, Xbox 360, Xbox One, Ps 1/one, PS 2/two, PS vita, Game cube, Atari 2600, Game gear, Jaquar, Gx4000, atari lynx 2, Neogeo Pocket Color, PS3, Saturn V1/V2, Neogeo AES, MVS consolisé, Amiga cd32 Fr...

Mes Ordinateurs: Amiga 500/2 mo, Amiga 1200/50/64 mo, Cpc 464, Cpc 6128, Msx Yc64, Atari1040Ste

Réparation et Modification: Pc Engine, N64, Megadrive, Mastrer system, Super Nintendo, Nintendo, Famicom, Game Gear, Lynx, Slot MVS, Amiga, Atari St.....
Kennyle76
Kennyle76

Messages : 373
Points : 2858
Date d'inscription : 12/10/2012
Age : 36

Revenir en haut Aller en bas

Consolisation d'un Slot MV2F (2ème partie et Fin) Empty Re: Consolisation d'un Slot MV2F (2ème partie et Fin)

Message par Kaneda Ayoshi le Mar 18 Juin 2013 - 6:06

Difficile de se rendre compte du rendu réel, mais j'ai l'impression qu'il est vraiment très bon, il n'y a pas de séquelle visible de l'extérieur pour la console ?
Kaneda Ayoshi
Kaneda Ayoshi
Admin

Messages : 26792
Points : 30975
Date d'inscription : 19/09/2012
Age : 42

http://undercontrol.forumactif.fr

Revenir en haut Aller en bas

Consolisation d'un Slot MV2F (2ème partie et Fin) Empty Re: Consolisation d'un Slot MV2F (2ème partie et Fin)

Message par Chat-Minou le Mar 18 Juin 2013 - 8:24

Ca pète la rétine ! Magnifique.
Chat-Minou
Chat-Minou

Messages : 6501
Points : 9180
Date d'inscription : 12/10/2012
Age : 37

Revenir en haut Aller en bas

Consolisation d'un Slot MV2F (2ème partie et Fin) Empty Re: Consolisation d'un Slot MV2F (2ème partie et Fin)

Message par Jegolan le Mar 18 Juin 2013 - 10:37

Je crois qu'il faut obligatoirement démonter sa console pour vérifier la révision de la carte, n'est-ce pas ? le numéro de série affiché sur la plaque ne suffit pas d'après ce que j'avais lu.

Donc je ne sais pas si les miennes ont pour référence le 3.6 mais je n'ai jamais constaté de lignes verticales sur l'image, sans être affirmatif car je ne joue pas le nez collé à l'écran.
Jegolan
Jegolan

Messages : 6209
Points : 8717
Date d'inscription : 15/10/2012
Age : 40

Revenir en haut Aller en bas

Consolisation d'un Slot MV2F (2ème partie et Fin) Empty Re: Consolisation d'un Slot MV2F (2ème partie et Fin)

Message par Kennyle76 le Mar 18 Juin 2013 - 11:52

C'est le contraste qui est un peu élever de ma TV lol....

La modification ne se voit pas de l'extérieure même les patins du dessous, le câble RGB est obligatoire, le câble composite ne fonctionne plus avec cette modif mais vu la qualité ça vaut le coup.

On peut à peu près savoir la version de la carte mère avec le numéro de série.

Par exemple la 3.6 est la dernier carte mère fabriqué, elle est présente dans une 190000 donc jusqu'à la dernière carte mère fabriquer c'est une 3.6...

Mais c'est plus facile de l'ouvrir.

C'est quoi le début de ton numéro de série Jegolan.

Je vais essayer de prendre des photos sur Cathodique et LCD pour comparer.

_________________
Mes Consoles: Megadrive, Mega cd, Nomad, Super Famicom, Pc engine RGB, Pc engine duo RGB, Nintendo 64 RGB,  Borne d'arcade MVS, Nes, SMS, GBA Sp, GBC, Game boy, Nintendo DS, 3DS, WII, WII U, Xbox, Xbox 360, Xbox One, Ps 1/one, PS 2/two, PS vita, Game cube, Atari 2600, Game gear, Jaquar, Gx4000, atari lynx 2, Neogeo Pocket Color, PS3, Saturn V1/V2, Neogeo AES, MVS consolisé, Amiga cd32 Fr...

Mes Ordinateurs: Amiga 500/2 mo, Amiga 1200/50/64 mo, Cpc 464, Cpc 6128, Msx Yc64, Atari1040Ste

Réparation et Modification: Pc Engine, N64, Megadrive, Mastrer system, Super Nintendo, Nintendo, Famicom, Game Gear, Lynx, Slot MVS, Amiga, Atari St.....
Kennyle76
Kennyle76

Messages : 373
Points : 2858
Date d'inscription : 12/10/2012
Age : 36

Revenir en haut Aller en bas

Consolisation d'un Slot MV2F (2ème partie et Fin) Empty Re: Consolisation d'un Slot MV2F (2ème partie et Fin)

Message par Jegolan le Mar 18 Juin 2013 - 12:31

Le numéro de série pour ma Neo jap c'est dans les 160 000 et celui pour ma Neo US c'est 54 001 (plus facile à retenir).
Jegolan
Jegolan

Messages : 6209
Points : 8717
Date d'inscription : 15/10/2012
Age : 40

Revenir en haut Aller en bas

Consolisation d'un Slot MV2F (2ème partie et Fin) Empty Re: Consolisation d'un Slot MV2F (2ème partie et Fin)

Message par Kennyle76 le Mar 18 Juin 2013 - 12:44

Donc ton US doit avoir une qualité RGB optimale, c'est pour ça que tu as pas de ligne.

Ta jap par contre doit être de moins bonne qualité RGB, ta carte peut être une 3.3/3.4/3.5 c'est pas facile à déterminer quelle est son voltage transfo.

Tu as déjà fait un test avec le même jeu sur tes deux consoles.

Car moi j'ai deux jap avec pratiquement le même numéro de série...

_________________
Mes Consoles: Megadrive, Mega cd, Nomad, Super Famicom, Pc engine RGB, Pc engine duo RGB, Nintendo 64 RGB,  Borne d'arcade MVS, Nes, SMS, GBA Sp, GBC, Game boy, Nintendo DS, 3DS, WII, WII U, Xbox, Xbox 360, Xbox One, Ps 1/one, PS 2/two, PS vita, Game cube, Atari 2600, Game gear, Jaquar, Gx4000, atari lynx 2, Neogeo Pocket Color, PS3, Saturn V1/V2, Neogeo AES, MVS consolisé, Amiga cd32 Fr...

Mes Ordinateurs: Amiga 500/2 mo, Amiga 1200/50/64 mo, Cpc 464, Cpc 6128, Msx Yc64, Atari1040Ste

Réparation et Modification: Pc Engine, N64, Megadrive, Mastrer system, Super Nintendo, Nintendo, Famicom, Game Gear, Lynx, Slot MVS, Amiga, Atari St.....
Kennyle76
Kennyle76

Messages : 373
Points : 2858
Date d'inscription : 12/10/2012
Age : 36

Revenir en haut Aller en bas

Consolisation d'un Slot MV2F (2ème partie et Fin) Empty Re: Consolisation d'un Slot MV2F (2ème partie et Fin)

Message par Jegolan le Mar 18 Juin 2013 - 13:11

Je ne l'ai pas sous les yeux pour te confirmer le voltage transfo de la jap, mais les références de la Neo US c'est : https://www.hostingpics.net/viewer.php?id=744610DSC02872.jpg

Je crois bien que la jap c'est la même chose, du 8W, d'ailleurs c'est le transfo d'origine de la jap qui me sert pour les 2 machines ; je pourrai te confirmer une fois vérifié, mais je pense bien que c'est identique (juste Neo-O au lieu de Neo AEC évidemment) et qu'il s'agit bien aussi d'un transfo Pro Pow E qui est requis.
De plus c'est le même cable péritel RGB que j'utilise sur les deux consoles (un cable vidéo RGB Megadrive switché et avec les 2 pins écartés)
Je dispose aussi du cable composite d'origine de la jap si besoin de comparer.

Sinon pour la comparaison entre le même jeu sur les 2 consoles, il faudra que je reteste, parce qu'en jouant avec les deux, je n'ai rien vu de flagrant au niveau affichage (ceci dit ma Neo jap est moddée unibios 3.0, mais ça ne change sans doute rien)
Jegolan
Jegolan

Messages : 6209
Points : 8717
Date d'inscription : 15/10/2012
Age : 40

Revenir en haut Aller en bas

Consolisation d'un Slot MV2F (2ème partie et Fin) Empty Re: Consolisation d'un Slot MV2F (2ème partie et Fin)

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
